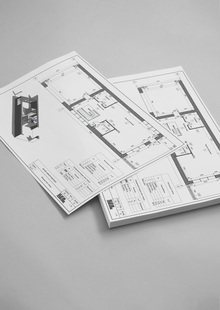

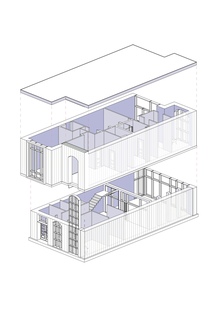

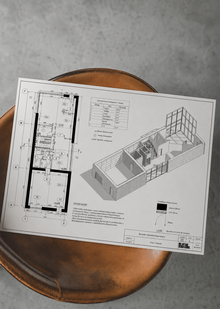

Альбом чертежей выполнен в программе Revit. Составлен из чертежей фасадов, разреза, аксонометрических видов, планов отделок полов, стен, потолка, планировочных решений, планов электрики, сантехники, разверток и визуализаций.
1/3
фасад № 1 // фасад № 2 // разрез
1/3
обмерный / демонтажный / монтажный планы
1/2
план расстановки мебели // план расстановки мебели с габаритами
Исходный размер 4961x3509
1/3
отделка полов / стен / потолков
1/2
план расстановки электрооборудования / план с габаритами
1/2
планы осветительного оборудования и схемы выключателей
Исходный размер 2481x1755
Исходный размер 4961x3509
Исходный размер 2481x1755
