Альбом чертежей создан по проекту 2 модуля 2 курса — молодежное пространство «Sharyu»

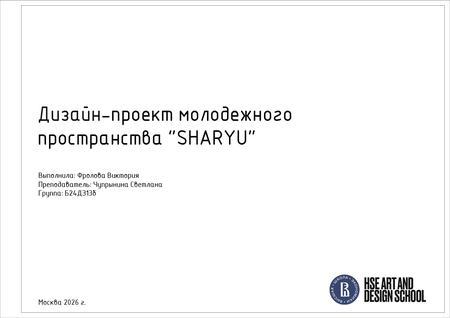

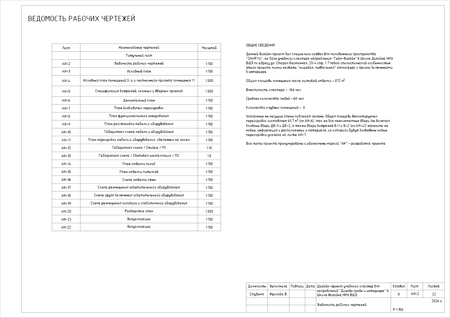

ТИТУЛЬНИК И ВЕДОМОСТЬ ЧЕРТЕЖЕЙ

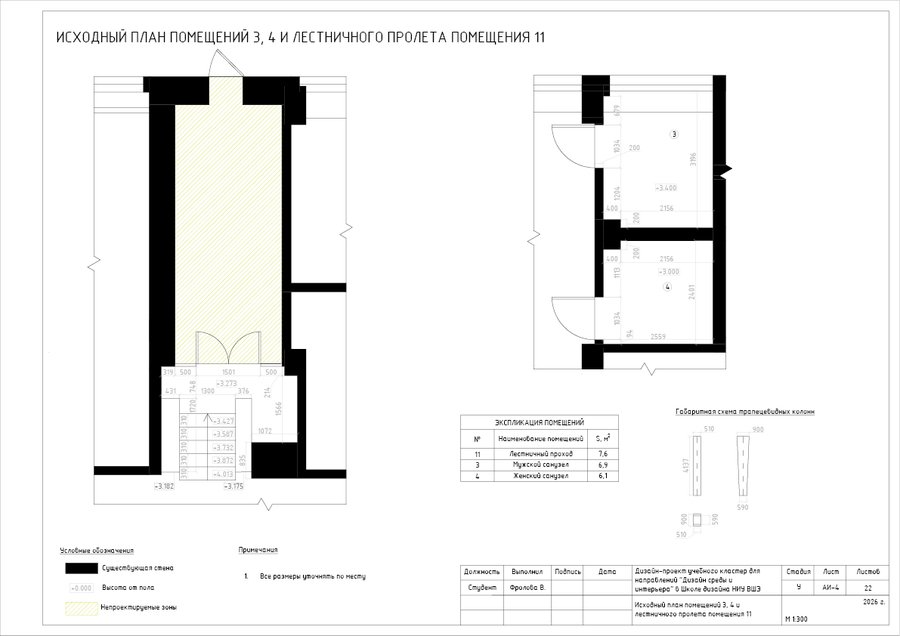

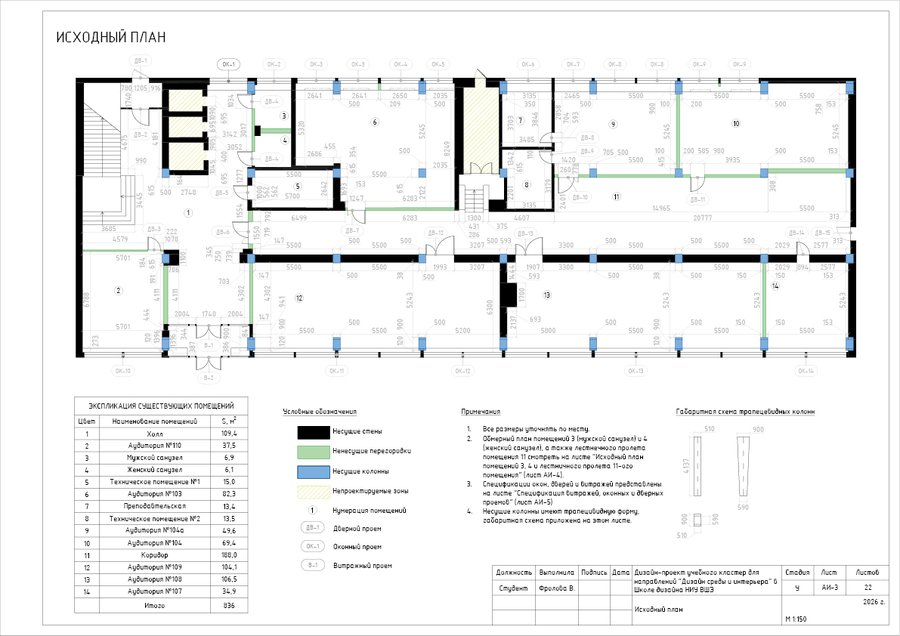

ИСХОДНЫЕ ПЛАНЫ
Пространство, согласно задумке, было необходимо поделить на множество маленьких помещений для людей с разными интересами, поэтому оригинальная планировка во многом сохранена, а так же добавлены дополнительные перегородки.

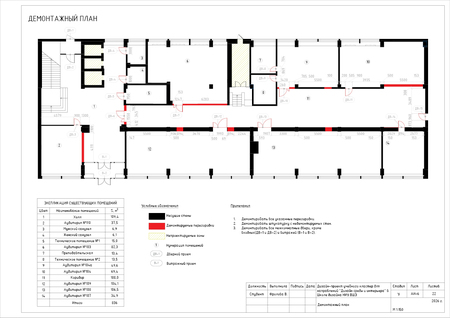

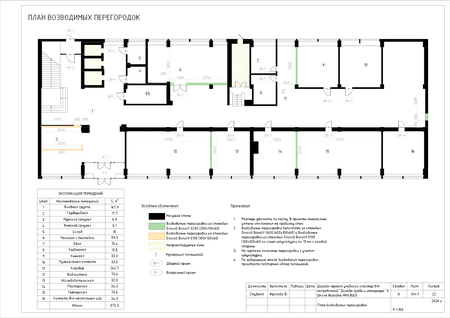

ПЛАН ДЕМОНТАЖА И МОНТАЖА
Помимо клубных-основных помещений, учтена потребность в зоне для сотрудников, складе и серверной.

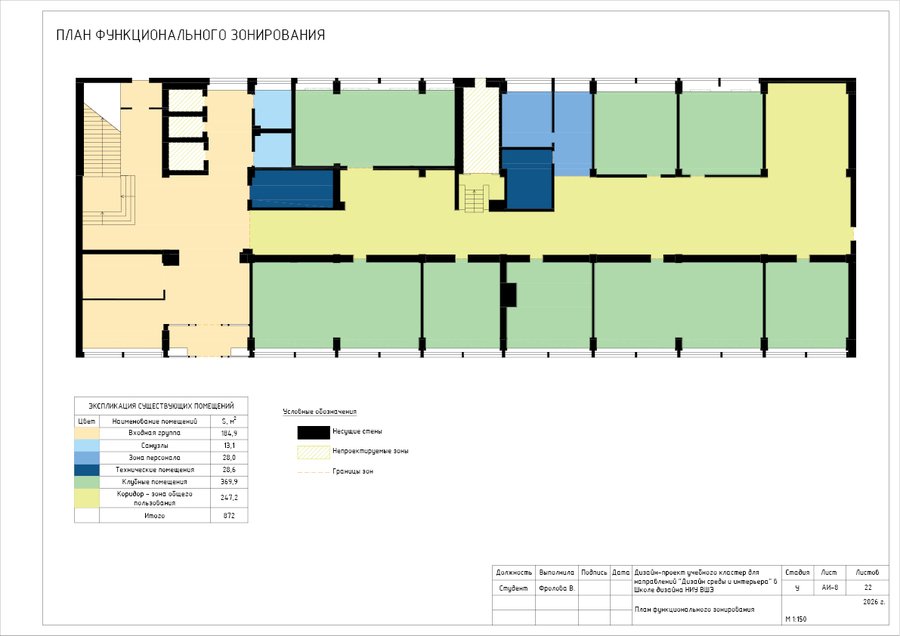

ПЛАН ФУНКЦИОНАЛЬНОГО ЗОНИРОВАНИЯ
ПЛАНЫ МЕБЕЛИ
Мебель индивидуального изготовления выполнена в едином стиле и во многом перекликается.

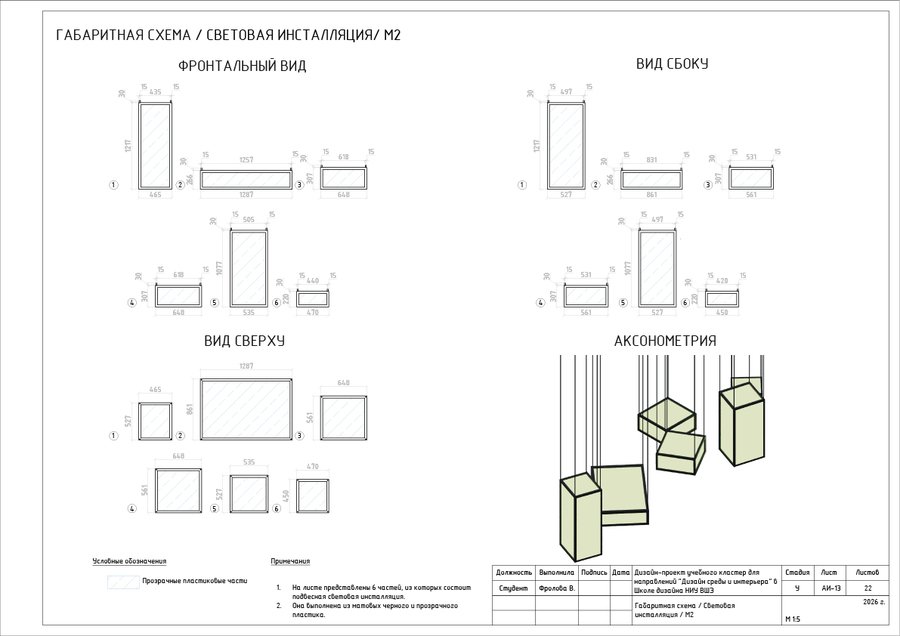

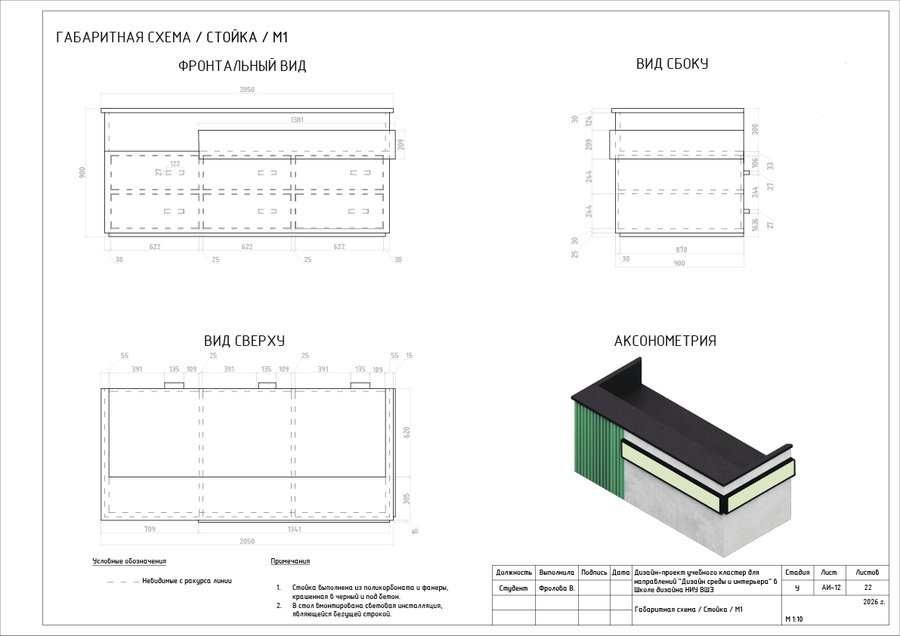

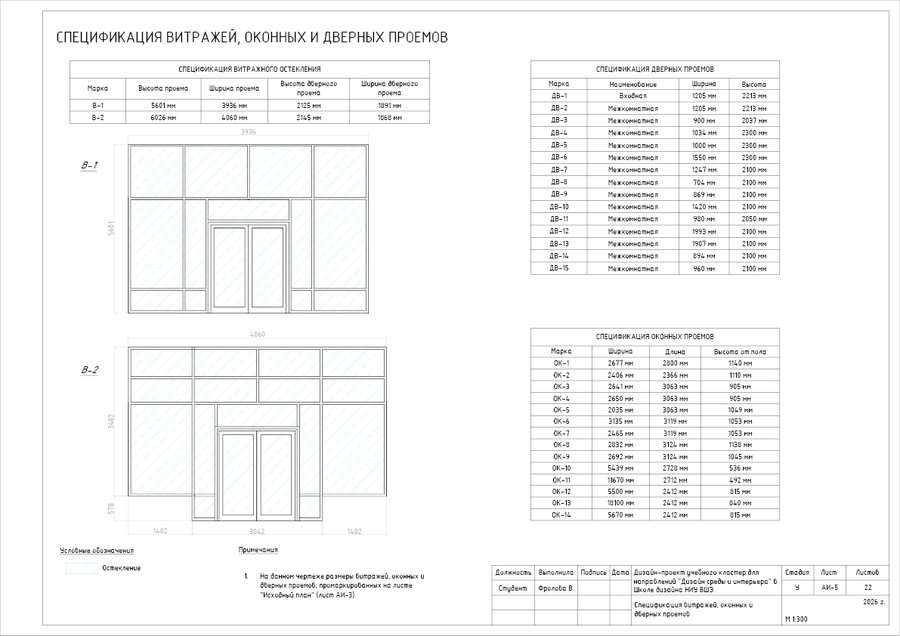

ГАБАРИТНЫЕ СХЕМЫ МЕБЕЛИ ИНДВИДУАЛЬНОГО ИЗГОТОВЛЕНИЯ
ПЛАНЫ ОТДЕЛКИ
В некоторых помещениях находится большое количество технического оборудования, по этой причине в музыкальной комнате или, например, геймерской много розеток.

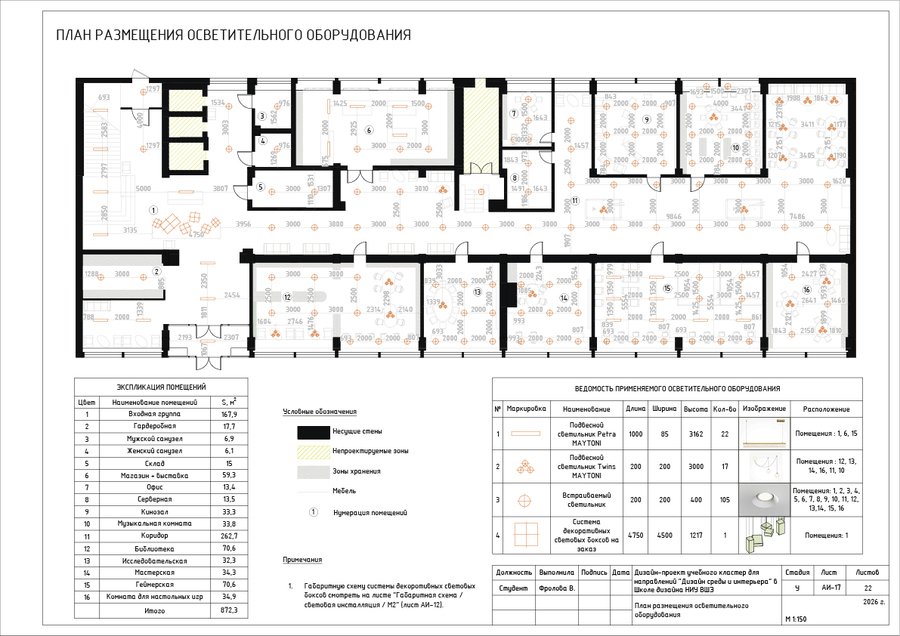

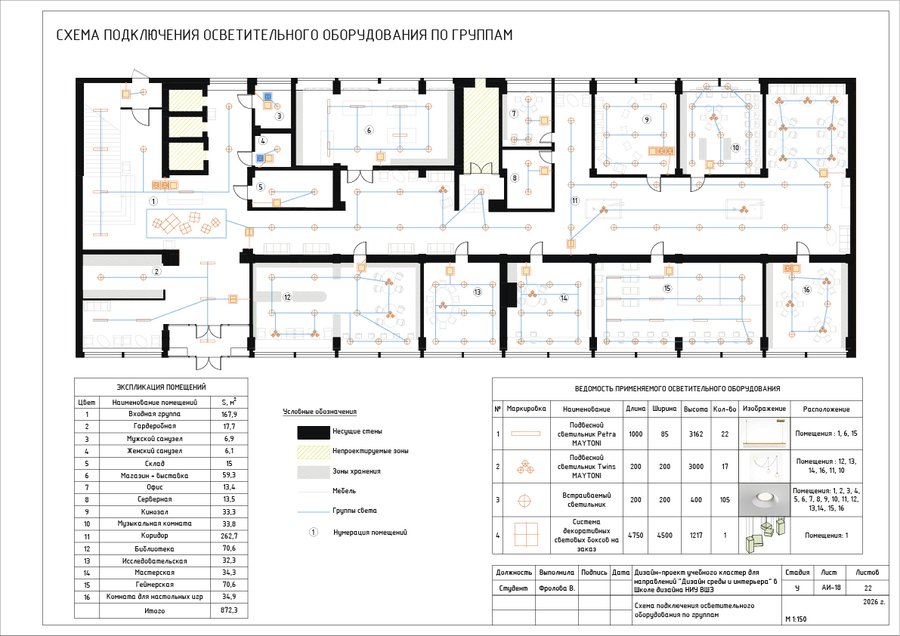

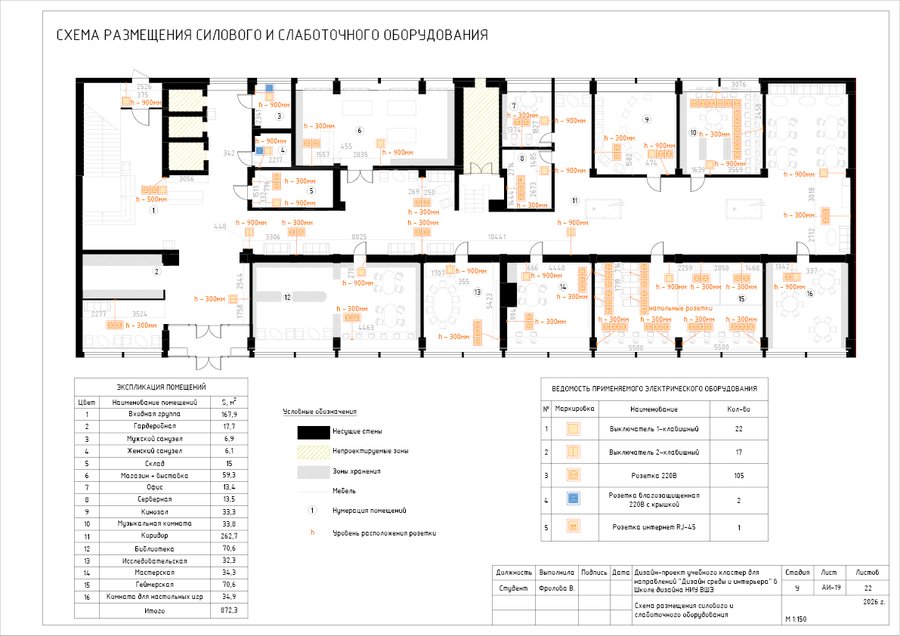

ПЛАНЫ ОСВЕЩЕНИЯ и СИЛОВОГО И СЛАБОТОЧНОГО ОБОРУДОВАНИЯ
РАЗВЕРТКА СТЕН
Последние листы альбома — визуализации проекта с прошлого модуля.
ВИЗУАЛИЗАЦИИ
