Работа представляет из себя альбом чертежей по проекту креативного кластера, выполненных в программе AutoCad. Альбом отражает исходную информацию, сведения о демонтируемых конструкциях, планировочные и конструктивные решения проекта, функциональную организацию пространства.

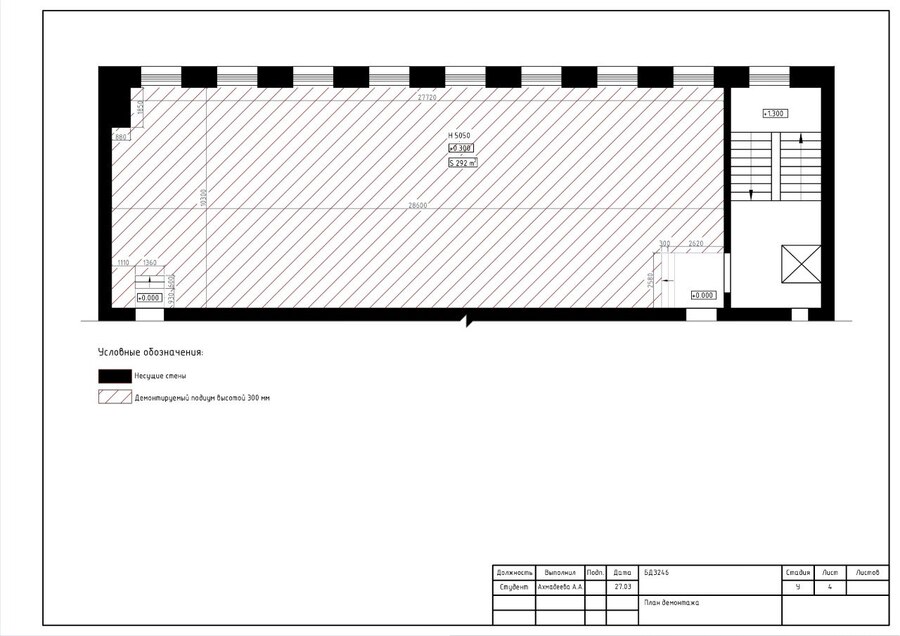

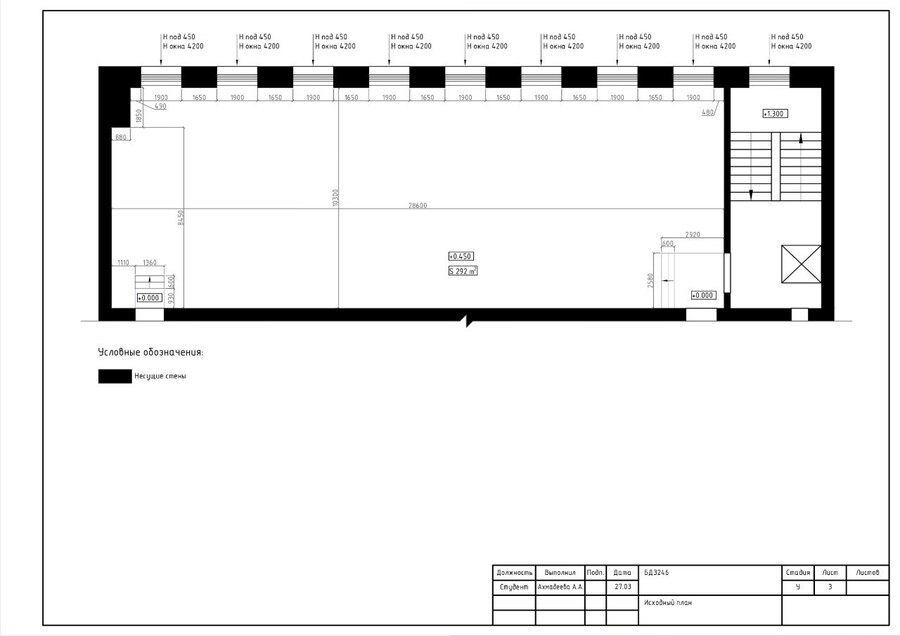

Исходный план, план демонтажа

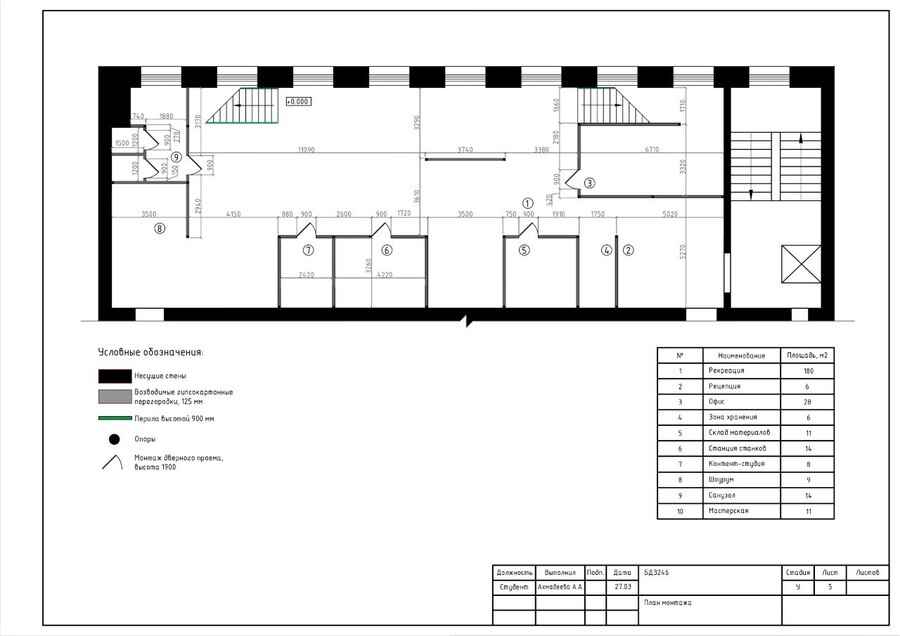

План монтажа, план монтажа антресоли

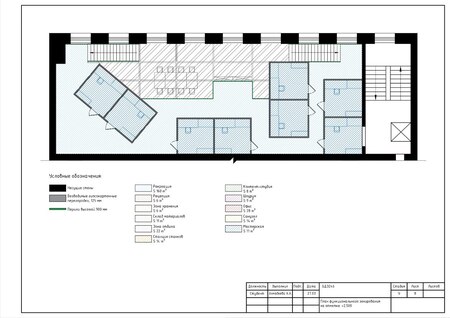

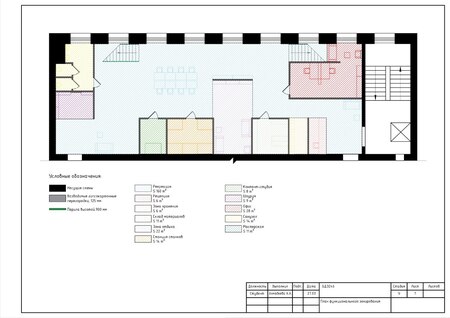

План функционального зонирования

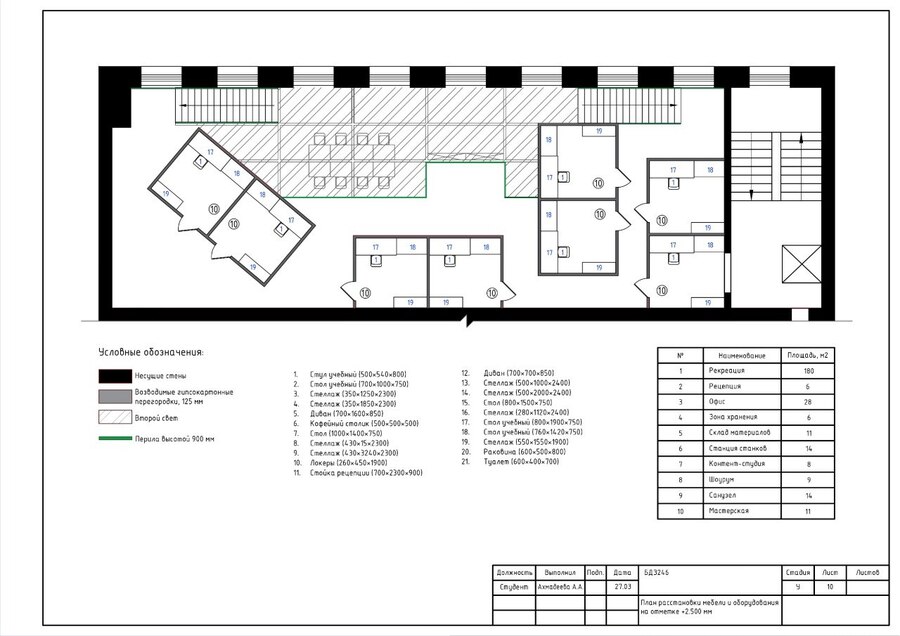

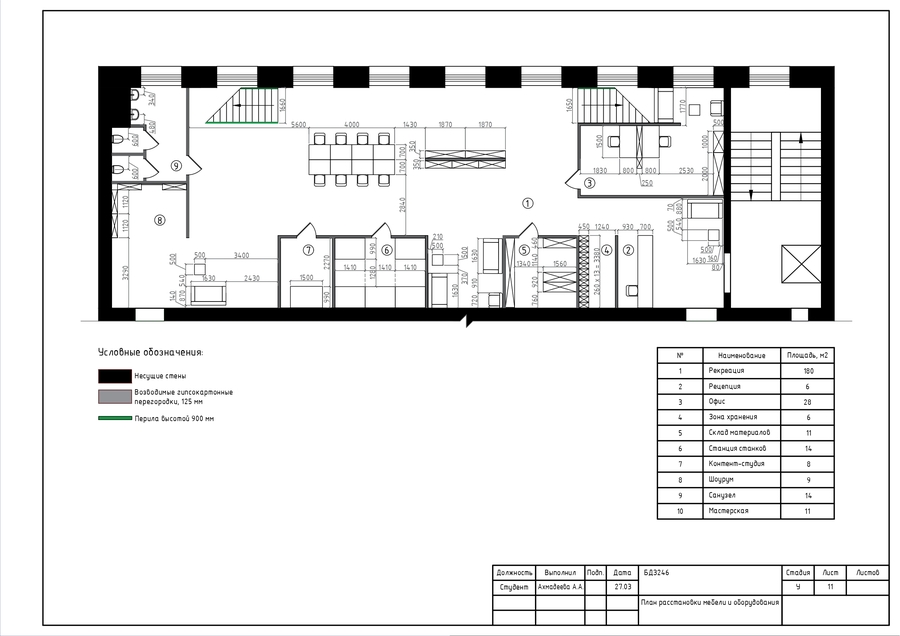

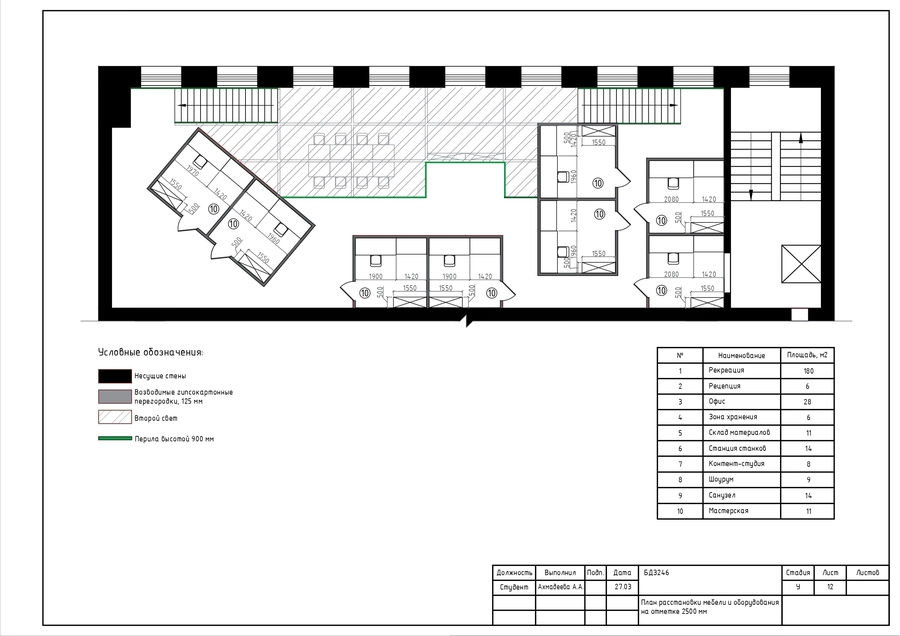

План расстановки мебели и оборудования на отметке +0.000 мм и +2.500 мм

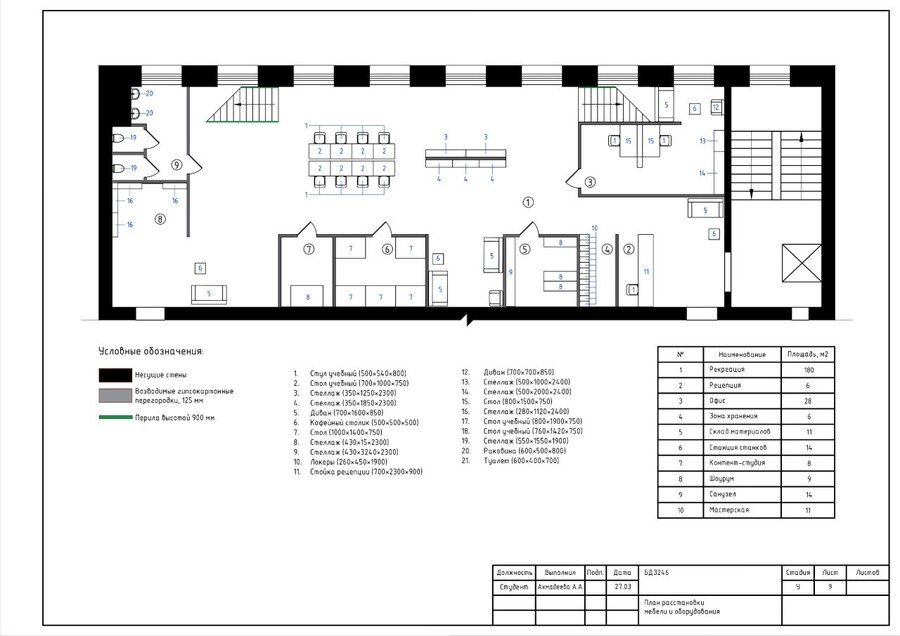

План расстановки мебели

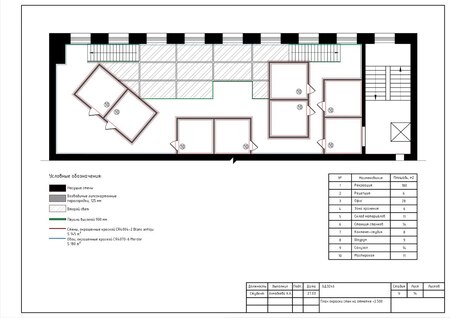

План отделки стен

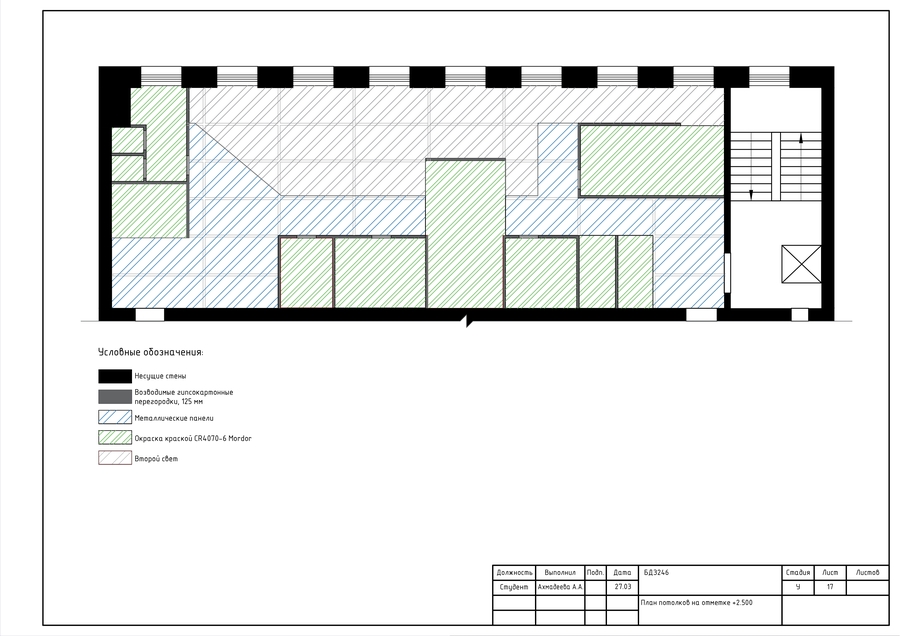

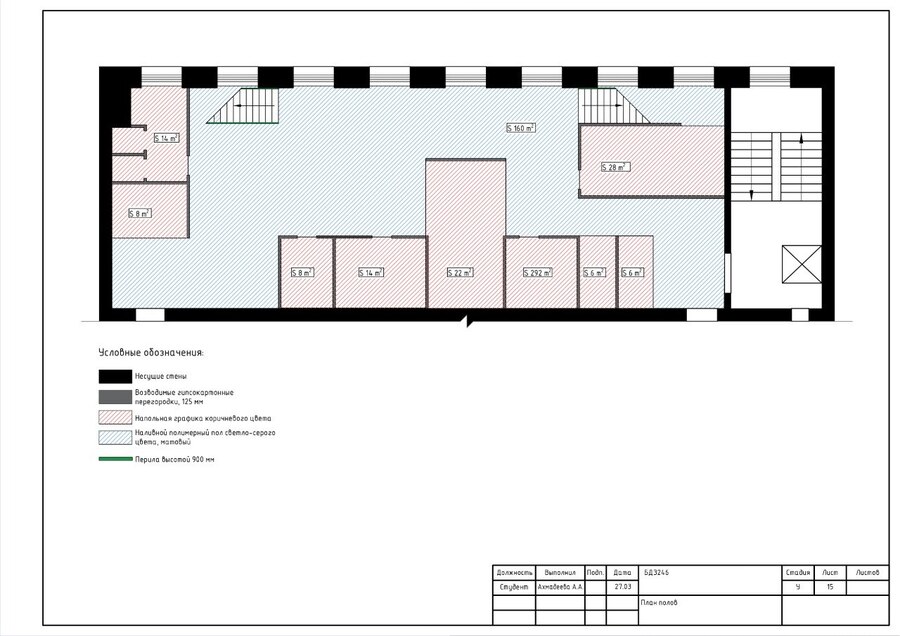

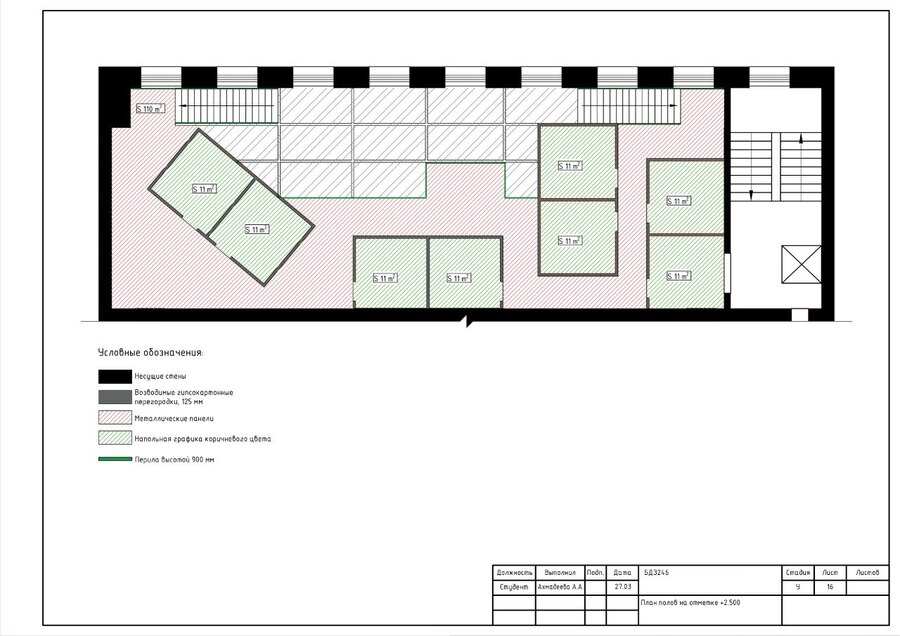

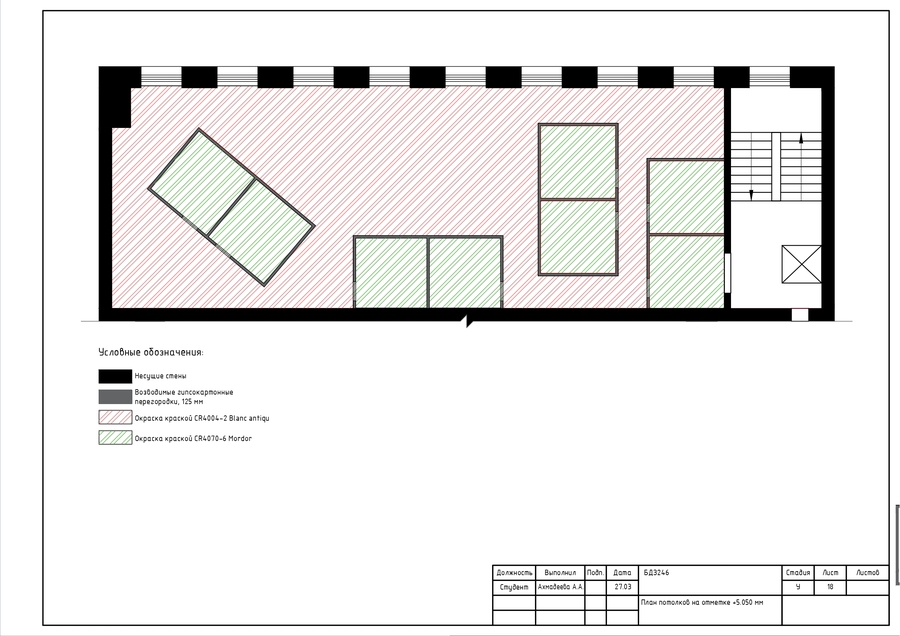

План отделки полов и потолка
План электрики

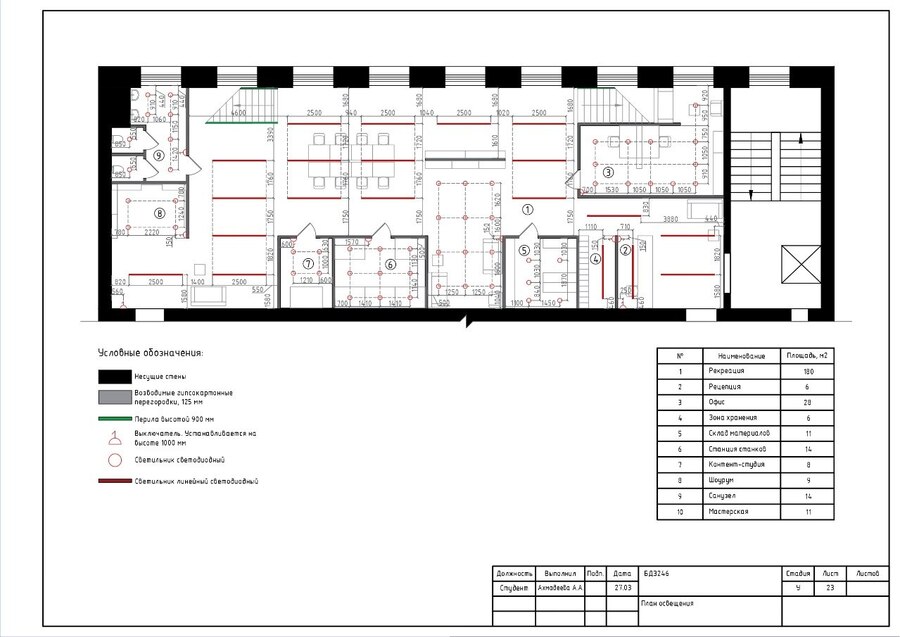

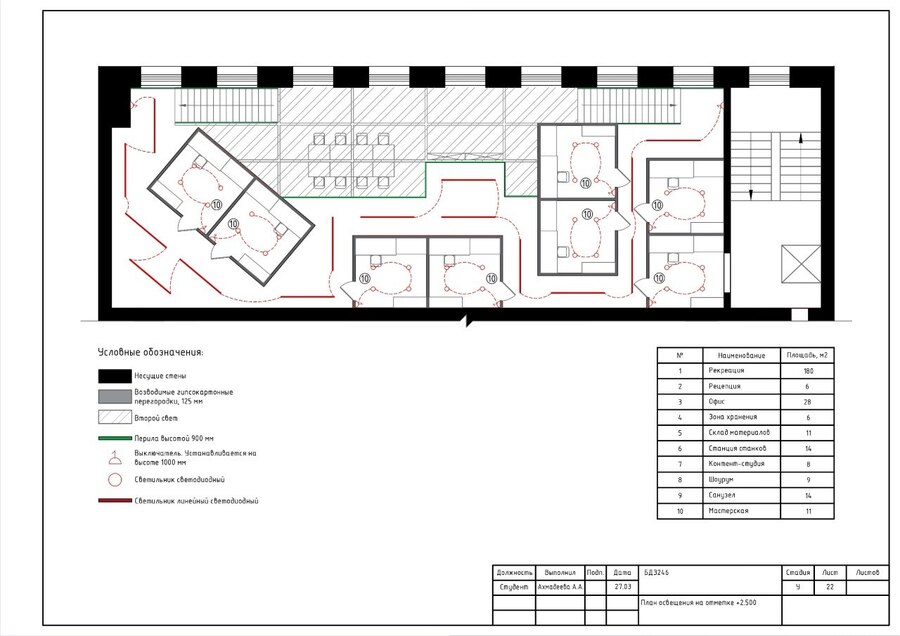

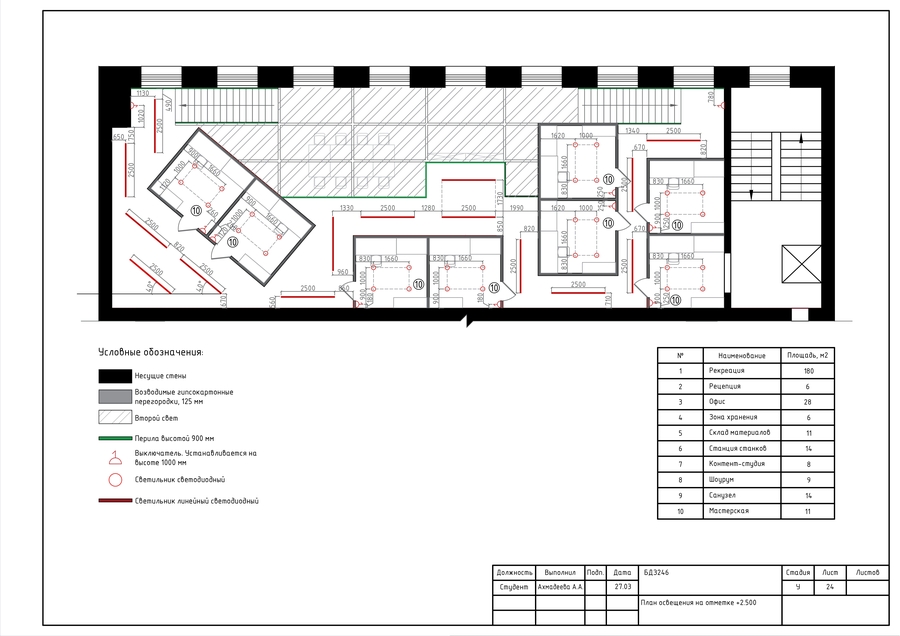

План освещения

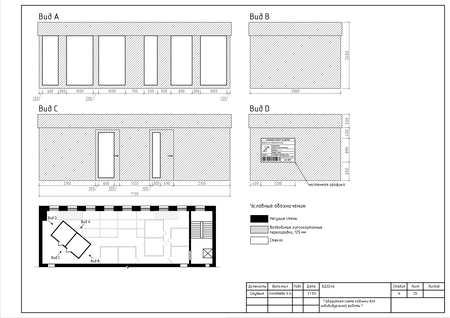

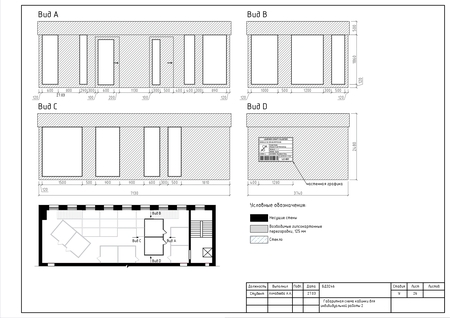

Габаритная схема кабинки для индивидуальной работы

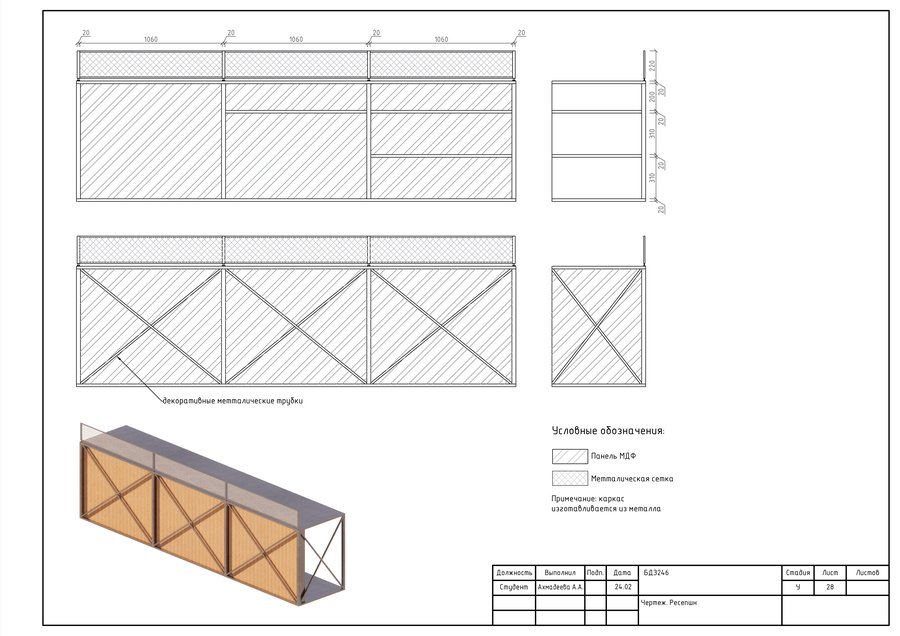

Чертеж стойки ресепшн, рарез
Чертеж стойки ресепшн, разрез

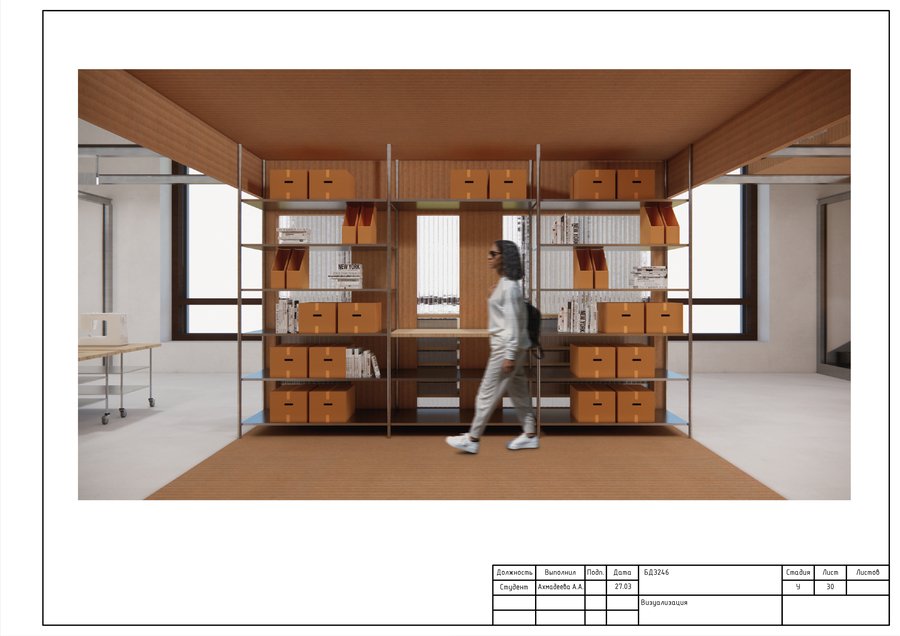

Визуализации
