Эволюция технологий визуализации корабля в кино: от макета к CG-модели

Корабль является центральным объектом морского катастрофического кино и одновременно одним из наиболее технологически сложных объектов в истории визуальных эффектов. Его визуализация требует одновременного решения задач моделирования масштабной физической формы, убедительного взаимодействия с водой и достоверной деструкции — совокупности условий, которая на протяжении двух десятилетий радикально меняла производственные подходы. Выбор темы обусловлен тем, что именно корабль как объект позволяет наиболее последовательно проследить переход от физического макета к полностью цифровой модели: каждый технологический сдвиг отражается непосредственно в том, как судно выглядит в кадре.

Принцип отбора — хронологический и технологический: в каждом фильме корабль является ключевым объектом кадра, и в каждом случае он создавался принципиально иными средствами. «Пираты» фиксируют гибридный подход — физические элементы в сочетании с ранним CGI; «Хозяин морей» представляет пик эпохи физического макетирования; «Посейдон» знаменует переход к цифровой геометрии; «И грянул шторм» демонстрирует полностью CG-судно, не имеющее физического аналога на съёмочной площадке.

Текстовую базу составляют профессиональные отраслевые источники — журнал Cinefex и портал FXGuide, публикующие подробные технические разборы конкретных проектов с участием VFX-супервайзеров. Приоритет отдаётся материалам, написанным непосредственно в период производства фильмов: тематические обзоры и лонгриды в Cinefex (2003, 2006), а также профильные статьи Иэна Фейлса (Ian Failes, 2016) на FXGuide содержат прямые описания пайплайнов, использованного программного обеспечения и конкретных технических решений по визуализации кораблей.

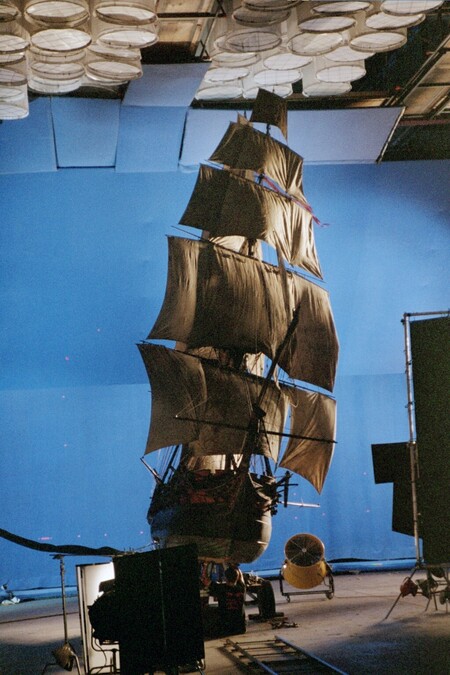

«Чёрная жемчужина» — первый пример в коммерческом кино, где парусное судно XVIII века было выстроено как полноценный VFX-объект с детально проработанной цифровой оснасткой.

Производство визуальных эффектов «Пиратов» было распределено между ведущими индустриальными студиями, среди которых ключевыми выступили Industrial Light & Magic и Digital Domain. Главными Production VFX-супервайзерами проекта, разделившими номинацию на премию «Оскар», стали Джон Нолл (John Knoll), Чарльз Гибсон (Charles Gibson) и Патрик Маккланг (Patrick McClung).

Джон Нолл возглавлял команду ILM, опираясь на колоссальный опыт работы над приквелами франшизы «Звёздные войны». Патрик Маккланг от лица Digital Domain курировал производство ночных сцен деструкции и интеграции цифровых моделей. За координацию специальных эффектов и организацию сложнейших практических съёмок непосредственно на съёмочной площадке отвечал SFX-супервайзер Терри Фрейзи (Terry Frazee).

Цифровая модель корабля создавалась в ILM на базе исторических чертежей судов конца XVII — начала XVIII века. Моделирование велось в программном обеспечении Alias|Wavefront (в дальнейшем — Autodesk Maya), которое к тому времени стало индустриальным стандартом для органических и механических форм.

Принципиальная техническая задача заключалась в оснастке: паруса, такелаж, канаты — элементы с высокой динамической сложностью, реагирующие на ветер и движение судна. Их симуляция производилась отдельно от геометрии корпуса и требовала собственной системы динамики ткани.

Визуальный результат гибридного подхода читается в том, как корабль существует в пространстве кадра. Широкие планы «Чёрной жемчужины», где судно занимает не более трети экрана, выглядят убедительно: цифровой корпус хорошо читается при дальней дистанции, а процедурная вода даёт достаточную степень правдоподобия. Проблемы гибрида обнаруживаются при переходе между масштабами: когда камера приближается к корпусу — особенно в ночных сценах с интеграцией цифровых персонажей — видна разница в «весе» физического и цифрового объектов. Цифровая поверхность корпуса в 2003 году ещё не достигает той степени детализации текстур, которая делала бы материал безусловно читаемым как дерево и металл.

При этом паруса и такелаж — принципиально более сложная задача для физического производства, чем для цифрового, — в кадре работают убедительно. Симуляция движения парусов под ветром позволяла добиться более последовательного и контролируемого визуального результата, чем это было бы возможно с реальной тканью на реальном ветру.

За создание визуальных эффектов фильма отвечали Production VFX-супервайзеры Стефен Фангмейер (Stefen Fangmeier) из студии ILM и Нейтан Макгиннесс (Nathan McGuinness) из Asylum Visual Effects, которые разработали «невидимую» графику и полностью цифровой океан.

Важнейшую практическую часть работы по созданию детализированного масштабного макета фрегата «Ахерон» в масштабе 1:6 выполнила новозеландская студия Weta Workshop под руководством супервайзера Ричарда Тейлора (Richard Taylor).

В свою очередь, за сложнейшие физические эффекты на съёмочной площадке отвечал SFX-супервайзер Дэниэл Судик, разработавший уникальную практическую гидравлику.

Для сцен с кормой и отдельными ракурсами, труднодостижимыми с реальным судном, производство использовало детализированный масштабный макет 1:6 — модель приблизительно 9 метров длиной, способную помещаться в резервуар с волновой машиной. Этот макет обеспечивал динамику качки и взаимодействия с волнами, которую цифровая симуляция 2003 года воспроизводила недостаточно органично.

Визуальная разница между «Хозяином морей» и «Пиратами» очевидна при сравнении дневных сцен в открытом океане. Там, где «Чёрная жемчужина» существует в кадре как убедительный, но всё же расчётный объект, HMS Surprise несёт на себе признаки материального веса: неравномерное состаривание дерева, случайные детали оснастки, специфику того, как солнечный свет взаимодействует с реальными текстурами. Эти свойства не программируются — они возникают как следствие физического существования объекта.

Вместе с тем физическое решение обнаруживает собственные ограничения. Сцены деструкции — пробоины от пушечных ядер, разрушение рангоута — требовали значительного участия цифрового композитинга: повреждения добавлялись в постпродакшне поверх физического корпуса. В этих кадрах заметен переход между материальным и цифровым: стык читается особенно отчётливо по-разному обрабатываемому освещению.

В отличие от «Хозяина морей», где физическое решение было принципиальным производственным выбором, «Посейдон» использовал цифровую геометрию как основу из экономических и технологических соображений. Строить физическую реплику океанского лайнера не имело смысла: масштаб объекта был несопоставим с возможностями практического производства. Результатом стала принципиально иная производственная логика.

Разработку визуальных эффектов фильма возглавил главный Production VFX-супервайзер проекта Бойд Шермис (Boyd Shermis), координировавший работу ведущих индустриальных студий — Industrial Light & Magic и Digital Domain. Со стороны ILM производство сложнейшей CG-модели лайнера, сцены его переворота и знаменитого начального трехминутного кадра курировали VFX-супервайзеры Ким Либрери (Kim Libreri) и Филипп Ребур (Philippe Rebours).

Цифровое судно выстраивалось на основе реальной технической документации и фотореференсов океанских лайнеров схожего класса. Геометрия корпуса моделировалась в программном пакете Autodesk Maya.

Текстурирование огромных поверхностей выполнялось в Adobe Photoshop с последующим переносом на геометрию через технологию камерной проекции и подготовленные 2D-плейты.

Подобный пайплайн был продиктован тем, что существовавший в 2006 году софт для рисования непосредственно по 3D-моделям еще не обладал инструментарием, способным обрабатывать колоссальное разрешение текстур и масштабы такого объекта.

Симуляция океана и взаимодействия корпуса с водой производилась с использованием проприетарной системы симуляции жидкостей, развиваемой в студии ILM. По материалам журнала Cinefex (выпуск 106, 2006), ключевой технической задачей для VFX-команды под руководством супервайзера Кима Либрери (Kim Libreri) стал просчет мелкомасштабной динамики: генерация пены, воздушно-водяной взвеси и брызг в месте контакта корпуса с волной. Математическая модель требовала одновременного вычисления траекторий сотен миллионов отдельных частиц, что в 2006 году упиралось в жесткие ограничения вычислительных мощностей и требовало комбинирования симуляции физики жидких тел со спрайтовыми частицами.

«Посейдон» в полной мере демонстрирует как возможности, так и ограничения цифровой геометрии середины 2000-х. На широких планах, особенно в ночных условиях, лайнер выглядит достаточно убедительно: темнота скрывает недостатки текстуринга, а масштаб объекта компенсирует ограниченную детализацию.

Сцена переворота — технически самый сложный фрагмент — работает как визуальный аттракцион: то, что было бы физически невозможно снять иначе, цифровое производство позволяло реализовать с полным контролем над траекторией и освещением.

Главным Production VFX-супервайзером картины выступил Кевин Хан (Kevin Baillie), а визуализацию полностью цифрового судна и процедурного шторма реализовала студия MPC под руководством VFX-супервайзера Сета Мори (Seth Maury).

Для достижения бесшовной стыковки компьютерной графики с живым съемочным материалом была задействована масштабная практическая инженерия. За физические эффекты и симуляцию динамики качки натурных фрагментов корабля отвечал SFX-супервайзер Марк Хокер (Mark Hawker). Под его руководством была спроектирована и построена 12-метровая трюковая декорация на гидравлических платформах, размещенная в специализированном съемочном бассейне.

Симуляция сильнейшего зимнего шторма 1952 года стала отдельной производственной задачей, решавшейся студией MPC. Система симуляции воды строилась на базе Houdini и проприетарного софта: процедурная жидкость, пена, брызги и взаимодействие волн с корпусом судна рассчитывались в единой симуляционной среде.

По материалам FXGuide, объём вычислений на одну кадровую секунду шторма в среднем в 7–8 раз превышал показатели «Посейдона» 2006 года — и это при том, что вычислительные мощности к тому времени значительно выросли.

К 2016 году цифровая модель судна достигла качества, при котором различие между CG-объектом и его физическим аналогом перестало быть очевидным для зрителя без специальной подготовки. Поверхность SS Pendleton несёт следы, которые в «Посейдоне» были недостижимы: неравномерная ржавчина, специфика того, как морская вода оставляет потёки на металлическом борту, вариативность краски. Это стало возможным не только за счёт выросших вычислительных мощностей, но и за счёт развития инструментов текстуринга — прежде всего Mari и Substance Painter, позволявших художникам работать непосредственно на полигональной поверхности, как на реальном объекте.

Четыре фильма, рассмотренные в этом исследовании, фиксируют последовательные этапы этого перехода. «Хозяин морей» (2003) — вероятно, последний голливудский проект такого масштаба, где парусное судно существовало в кадре как материальный объект с физическим весом и случайной поверхностью. HMS Surprise несёт на себе признаки реального дерева и реального времени — то, что никакой алгоритм 2003 года не мог воспроизвести достаточно убедительно. «Пираты Карибского моря» того же года обозначили другой путь: гибрид, в котором физическое давало актёрам опору, а цифровое давало режиссёру свободу.

«Посейдон» (2006) стал точкой невозврата: океанский лайнер такого масштаба мог существовать в кадре только как цифровой объект. Это производственная необходимость, ставшая эстетическим решением. К «И грянул шторм» (2016) цифровая модель достигла того уровня детализации, при котором вопрос «это настоящее?» перестал быть центральным.
